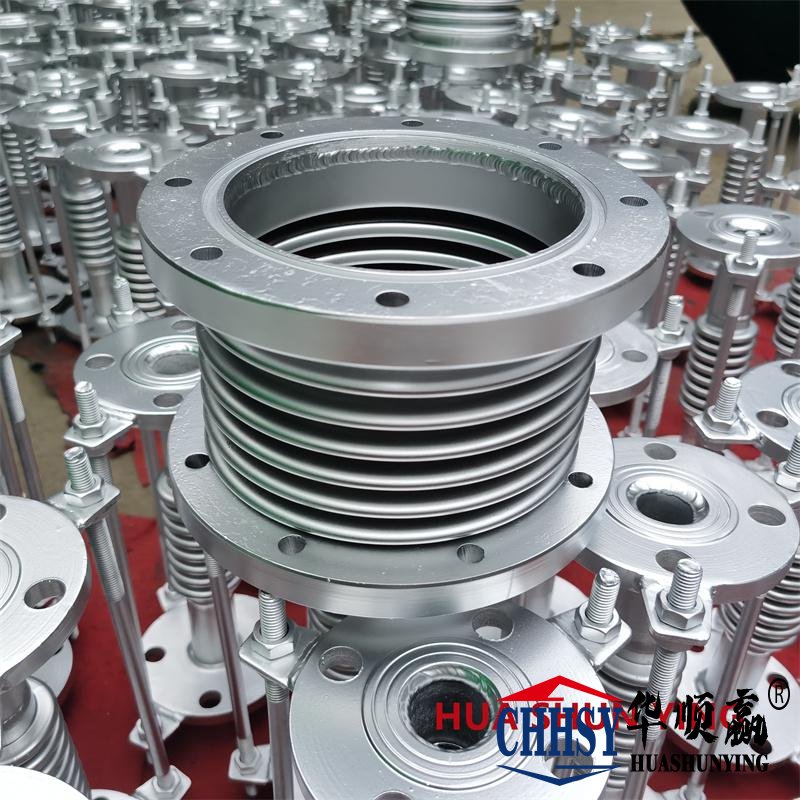

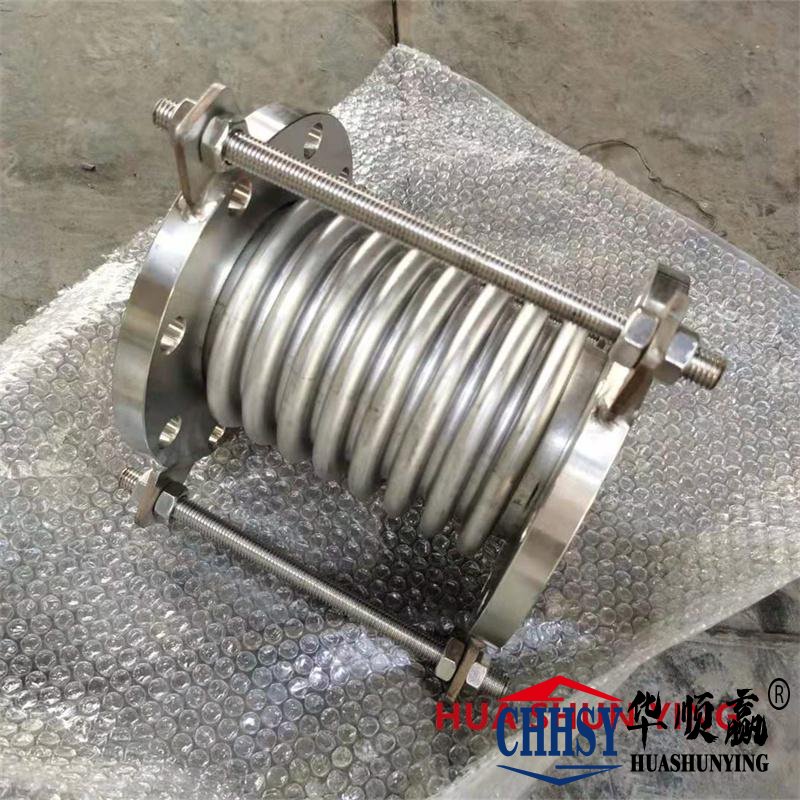

波紋補償器是用以使用波紋補償器的彈性元件的有用伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺度變化的一種補償設備，屬于一種補償元件?？蓪S向，橫向，和角向位移的的吸收。
檢測方法
由于不同類型的波紋補償器補償方法不同，主要有軸向、橫向、角向以及組合補償方法。對一起存在多種位移的波紋補償器，要對其各種位移進行組成，求出總等效軸向位移，檢測是對總等效軸向位移而言。也就是說，波紋補償器公稱位移的檢測是對總等效軸向位移檢測。
通用類波紋管的公稱位移，實際上就是波紋管給定的名義位移變形的才能。關于用波紋管制成的膨脹節(補償器）、補償器而言，一般稱為補償量，反映了波紋管吸收系統位移的才能，表明在必定條件下，產品所具有的大的補償才能。波紋管在正常作業時，要吸收系統位移而產生位移變形，一起還要保證必定次數的正常安全作業位移循環次數。因而波紋管在規劃時，根據每一個波能夠接受的位移巨細，規劃有必定的波紋數，當每個波都在均勻地接受位移載荷，沒有部分超負荷時，波紋管能夠正常的作業。規劃合理時，能夠保證必定的規劃作業位移循環壽數次數。在JB/T 6169-92“金屬波紋管”規范中，對此項功能的檢測做出了規則。
生產企業對波紋管補償器失效原因剖析發現，在運行期間的失效主要表現為腐蝕泄漏和 失穩變形兩種方法，其間以腐蝕失效居多。從腐蝕失效波紋膨脹節(補償器）的解剖剖析發現，腐蝕失效一般分點腐蝕穿孔和應力腐蝕開裂，其間氯離子應力腐蝕開裂約占整個腐蝕失效的95%。
因而，正確地挑選波紋管制作材料和結構、合理規劃波形參數和疲憊壽數、保證安裝質量等措施，能大大提高波紋膨脹節(補償器）的安全可靠性。規劃上，應該考慮補償器的穩定性，預防波紋管失穩。資料顯示，波紋管的補償量取決于其疲憊壽數，疲憊壽數越高，波紋管單波補償量越小。當波紋管規劃的許用壽數較低時，不僅其子午向歸納應力較高，環向應力也比較高，使波紋管部分很快進入塑性變形，導致波紋管失穩引起失效。
