機械密封典型零件——焊接金屬波紋管補償器的制作

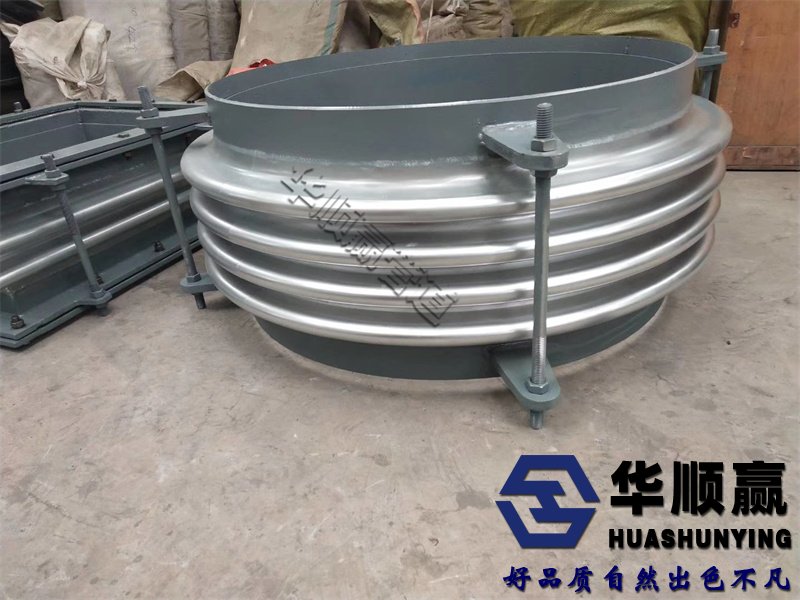

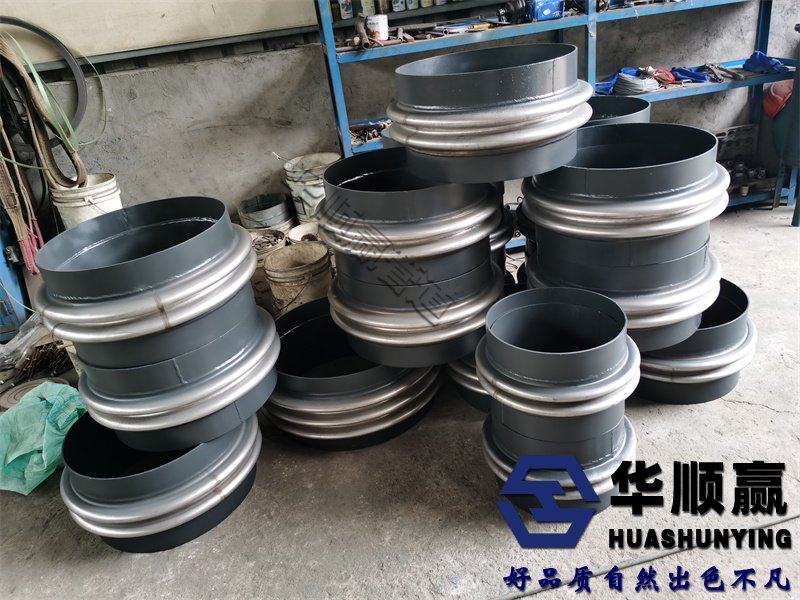

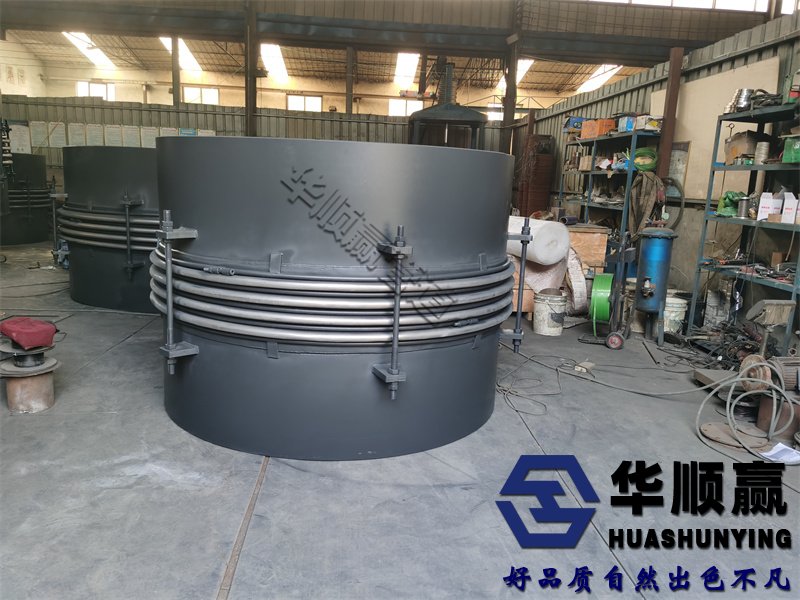

焊接金屬波紋管補償器是將一定寬度的金屬板沖壓成波紋墊圈型波紋板，然后將兩個波紋板的內圓周焊接成V形半成品。多個半成品堆疊焊接外圓周。焊接前后環座，構成規則的波紋管。工藝為：波片落料成形→ 打掃→ 內縫焊接→ 外縫焊→ 焊接前后座椅環→ 檢查→ 熱處理→ 檢查。不銹鋼波紋膨脹節 波紋補償器
1、 落料成形
波片的落料和成形可一次完成。波形板的形狀對波紋骨的性能有很大的影響。目前，有兩種模具。一種是金屬模，另一種是聚氨酯橡膠沖裁模。由于前模端面為成形面，精度要求高，制作難度大，且模具作業量大，因此凹凸模具的邊隙修改困難。后者結構簡略，易于制作。在沖裁過程中，凹凸模具之間的位錯較小，一般不會劃傷波片。不銹鋼波紋膨脹節 波紋補償器
2、 清潔
波形板的清洗是保證焊接質量的重要條件之一，尤其是內外焊縫的清洗。波片用洗滌劑清洗，酸洗、中和，用清水沖刷、干燥，然后用浸泡、擦拭。不銹鋼波紋膨脹節 波紋補償器
3、 焊接
波紋管的焊接歸于精細焊接，手術室應有完好的空諧和空氣過濾系統，保證恒溫、恒濕、無塵。
波紋管的焊接不運用焊條，而是在可控氣氛中進行熔焊（作業氣體為AR，維護氣體為AR+N2），以避免在焊接方位構成焊渣，影響波紋管材料的固有特性。為了在熔化過程中不發生表面應力，焊接部分應焊接成半圓球體。單層波紋板的焊接厚度一般為波紋板厚度的2.2-3倍。雙層波片厚度為波片厚度的4-5倍。波距均勻，焊接蘑菇形對稱。微束等離子焊接廣泛應用于焊接過程中。這種焊機在我國現已定型并批量生產，如lh-16微束等離子弧焊機。不銹鋼波紋膨脹節 波紋補償器
用于焊接波片內外圓周的夾具結構別離如圖9-28和圖9-29所示。運用隔環的意圖之一是避免焊接過程中發生的熱量傳遞到波形板的其他部件。焊接速度為1-1.2m/mim。
4、 質量查驗
在波紋管的制作過程中，質量控制十分嚴厲。例如，波紋管板應進行金相查驗，以檢查晶粒的大小和排列以及板的硬度；還應對關鍵焊點和熱影響區域進行顯微鏡檢查。了解焊接蘑菇的焊接深度、形狀和對稱性，全部焊縫應進行氣密性檢查。氦質譜檢漏儀一般用于檢漏。真空走漏率：1*10-10ml/s。此外，應準確測量波紋管的彈性、膨脹和縮短特性、力松懈和滯后。
5、 波紋管的熱處理
焊接金屬波紋管。材料為am-350、0cr17ni17ti和0cr15ni17mo2al沉積硬化不銹鋼。焊接后，奧氏體有必要通過熱時效處理轉變?yōu)轳R氏體，并在馬氏體中析出金屬化合物和硬化相，以獲得高強度、高塑性和屈服比（δs/δD＞0.8-0.9），以am-350波紋管為例，其熱老化處理有必要在真空爐中850℃淬火，然后在-80℃低溫處理（制冷劑為F12），以添加彈性和穩定尺度。
